赤外線サーモグラフィ―カメラによる調査

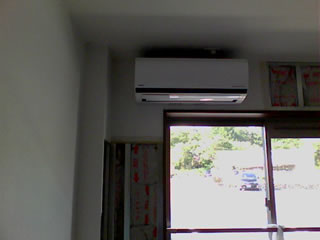

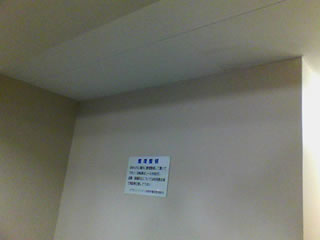

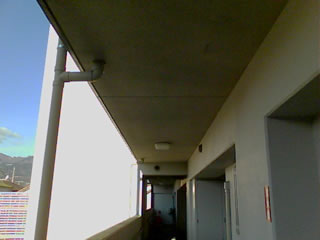

高齢者福祉住宅の内部です。充分な断熱対策が取られていないとの疑問から現状の外部に面する内壁の様子を調査しました。ちなみに撮った時期は夏です。

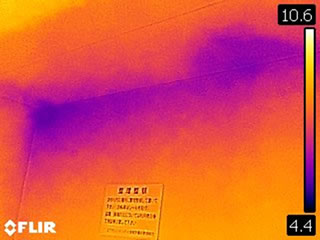

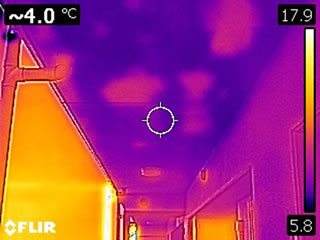

写真の表面温度分布ですが、右端の棒グラフにその情報があります。棒グラフの上に33.7とありますが、これは画像中で一番高い温度を示し、色は明るい黄色になります。棒グラフの下の27.6は、画像中では一番低い温度となり、暗い青色の部分がそれに当たります。
画像を診ると、下がり壁の一部に黄色が表れており、その部分は他と比べて外気温に影響を受けて温度が高くなっていると判断できます。即ち、その部分の断熱欠損が疑われることになります。

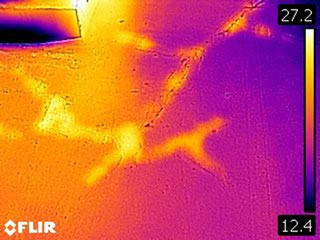

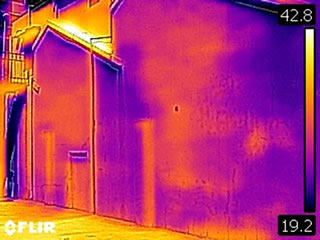

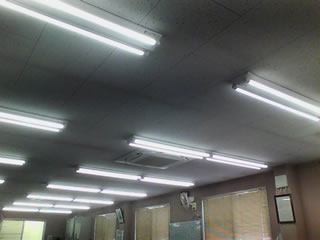

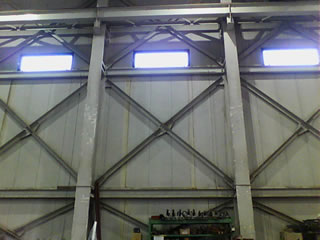

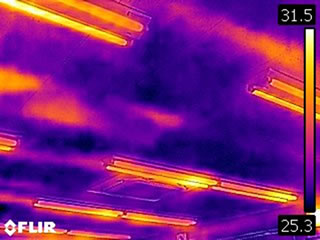

工場の内壁の様子です。ＡＬＣ版に漏水跡があったため、雨水の侵入ルートを探るべく、赤外線サーモグラフィ撮影をしました。

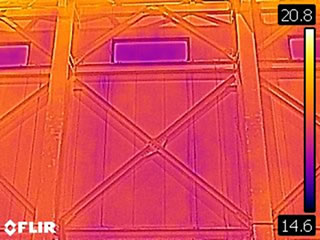

明り取りの窓下ラインは、ＡＬＣ版の水平継ぎ手になります。そのラインから下のＡＬＣ版に、縦に幾筋もの温度が低い箇所があります。この映像から、漏水はＡＬＣ版の水平継ぎ手からと判断できます。

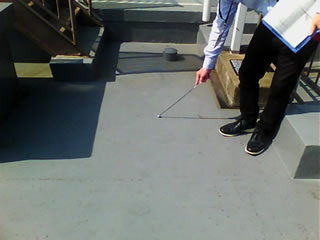

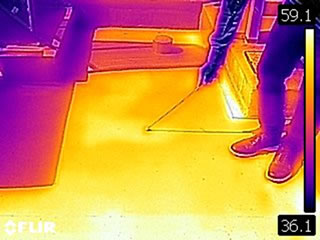

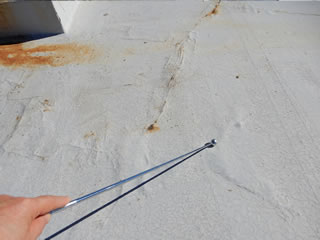

屋上の床面です。経年劣化を調査しています。

温度が高くなっている箇所は中に空気層があり、ウレタン塗膜防水層に浮きが見られます。打音調査でも、浮きが確認できた場所になります。見ただけでは分からない防水塗膜の浮き範囲が特定出来ました。

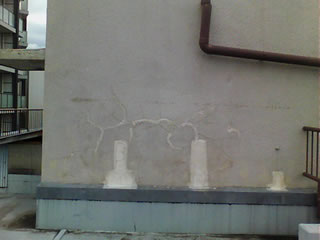

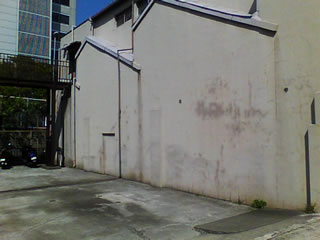

築３０年超の鉄筋コンクリート造の寮になります。屋上の塔屋壁の様子を検証しました。

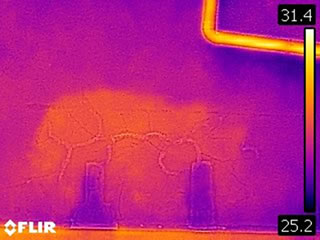

部分的に、壁の温度が高い箇所があります。鉄筋コンクリートにモルタルを塗ってありますが、そのモルタルが部分的に浮いていることが分かりました。
